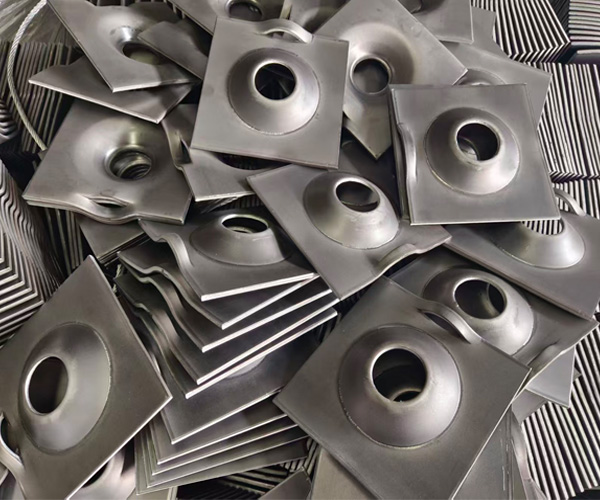

Куполообразная шайба для стабилизатора трения
- Компания TONRY проектирует и производит широкий ассортимент пластин и комбинированных пластин, используемых с различными анкерными болтами.
- - Куполообразная шайба для стабилизатора трения помогает равномерно распределять нагрузку на крышу.болтНагрузите анкером равномерно во всех направлениях, чтобы предотвратить обрушение рыхлых слоев породы между анкерными болтами.
- - Обеспечивает надежную опору для болта даже в шероховатых слоях породы.
- -Для защиты пластин от коррозии доступно оцинкованное покрытие.
Куполообразная шайба для стабилизатора трения

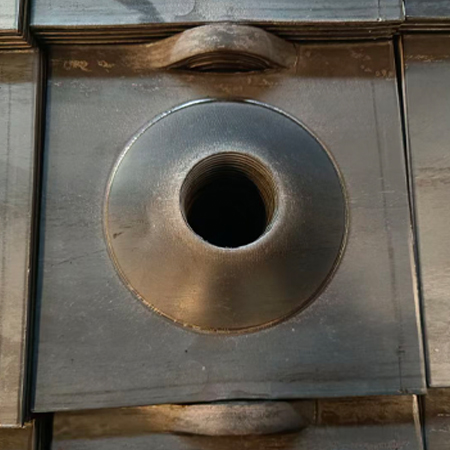

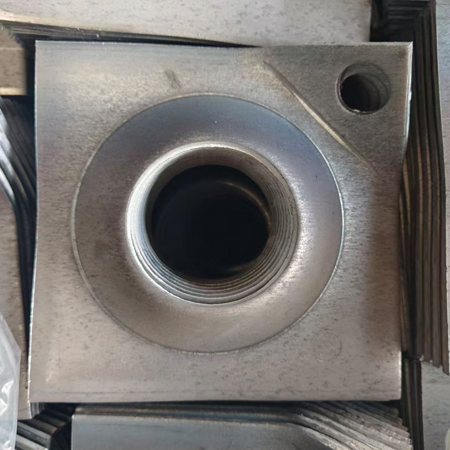

Куполообразная шайба разработана для обеспечения высокой несущей способности и обычно используется с болтами-стабилизаторами трения, сплошными болтами и тросовыми болтами. Ее куполообразный профиль создает мгновенное усилие фиксации болта и его фланца на поверхности породы, обеспечивая стабильную и безопасную опору при креплении грунта.
Испытание на нагрузку также необходимо для куполообразной шайбы, которое гарантирует, что несущая способность куполообразной шайбы соответствует проектным параметрам. Результаты испытания на нагрузку существенно различаются в зависимости от профиля и размера куполообразной шайбы.
Куполообразная шайба для стабилизатора трениясификация
| Тип пластины |
Длина (мм) |
Ширина (мм) |
Толщина (мм) |
Вес устройства (кг) |
Ухо собаки |
| ТРДП |
120 |
120 |
4 |
0.45 |
И |
| ТРДП |
125 |
125 |
4 |
0.49 |
И |
| ТРДП |
150 |
150 |
4 |
0.71 |
И |
| ТРДП |
150 |
150 |
5 |
0.88 |
И |
| ТРДП |
150 |
150 |
6 |
1.06 |
И |
| ТРДП |
150 |
150 |
8 |
1.42 |
И |
| ТРДП |
150 |
150 |
12 |
2.12 |
Н |
| ТРДП |
200 |
200 |
4 |
1.26 |
И |
| ТРДП |
200 |
200 |
5 |
1.57 |
И |
| ТРДП |
200 |
200 |
8 |
2.51 |
Н |
| ТРДП |
200 |
200 |
10 |
3.14 |
Н |
| ТРДП |
200 |
200 |
12 |
3.77 |
Н |
| ТРДП |
200 |
200 |
14 |
4.40 |
Н |
| ТРДП | 200 |
200 |
16 |
5.02 |
Н |
Куполообразная шайба для стабилизатора трения: особенности и преимущества
Возможны индивидуальные размеры, соответствующие конкретным потребностям заказчика.
Куполообразная конструкция значительно увеличивает несущую способность.
Имеет конструкцию в виде «собачьих ушей» для удобного подвешивания сервисных линий.
ТрениеДиаметр отверстия в стабилизирующей пластине на 2 мм больше диаметра болта для плотной посадки.
Диаметр отверстия в болтовой пластине на 4-5 мм больше диаметра самого болта.Менее используется с куполообразным шаром.
Предлагается в черном исполнении или с горячим цинкованием для повышения прочности.
Куполообразная шайба для пакета стабилизатора трения

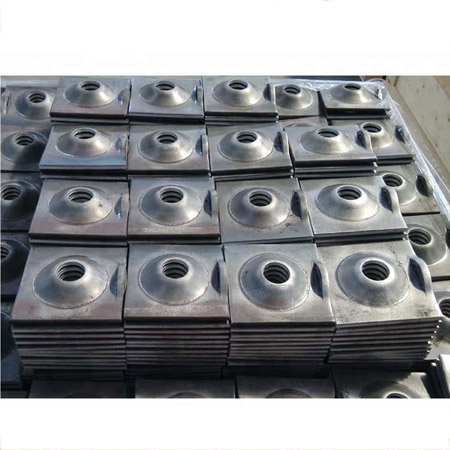

Куполообразные стиральные машины упаковываются в проволочные стяжки, фанерные ящики, стальные поддоны и упаковочную пленку.
